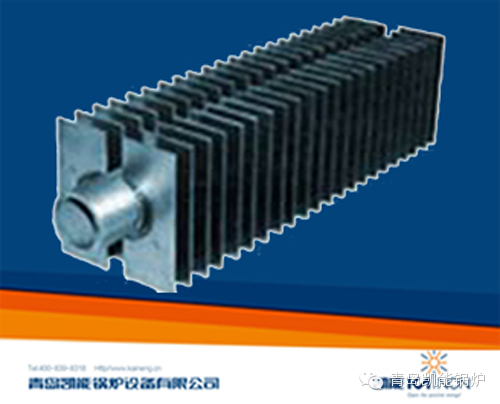

青島凱能鍋爐設備有限公司專業生產的H型鰭片管，亦稱H型肋片管，也有稱蝶片管的，它是把兩片中間有圓弧的鋼片對稱地與光管焊接在一起形成鰭片（肋片或蝶片），正面形狀頗像字母“H”，故稱為H型鰭片管。H型鰭片管的兩個鰭片為矩形，近似正方形，其邊長約為光管的2倍。屬擴展的受熱面。H型鰭片管采用閃光電阻焊工藝方法，其焊接后焊縫熔合率高，焊縫抗拉強度大，具有良好的熱傳導性能。H型鰭片管還可制造成雙管的“雙H”型鰭片管，其結構的剛性好，可以應用于管排較長的場合。結構形式：基本形式為“H”型及雙“H”型。

青島凱能鍋爐設備有限公司生產的H型鰭片管具有以下優點

一．優異的防磨性能磨損主要是灰粒對管子的沖擊和切削作用，在管子周圍與水平線成30o部位磨損很厲害，S1/d=S2/d=2時，此處磨損量為平均值的3倍。錯列布置由于氣流方向改變，第二排磨損較厲害，S1/d=S2/d=2時第二排是第一排磨損量的2倍，以后各排磨損量比第一排一般高30%~40%。順列布置第一排與錯列布置第一排相同，以后各排由于氣流沖擊不到管子磨損較輕。在其它條件相同情況下，順列管束的最大磨損量比錯列管束少3~4倍。管子磨損速度與煙氣速度不均系數KV3.33成正比，與飛灰濃度不均系數Ku成正比。H型鰭片管省煤器采用順列布置，H型鰭片把空間分成若干小的區域，對氣流有均流作用，與采用錯列布置的光管省煤器、螺旋肋片省煤器、縱向鰭片省煤器相比，在其它條件相同情況下，磨損壽命高3~4倍。煙氣側擋板保護彎管部分。

二．積灰減少，積灰形成發生在管子背向面和迎風面。管子錯列布置容易沖刷管子，背面積灰較少。對于順列布置管子，由于氣流不容易沖刷管子背面，就管子而言順列布置積灰比錯列多。H型鰭片由于鰭片焊在管子不易積灰的兩側，而氣流筆直地流動，氣流方向不改變，鰭片不易積灰。H型鰭片中間留有4~10間隙，可引導氣流吹掃管子鰭片積灰。螺旋片由于肋片螺旋角引導氣流改變方向，肋片管積灰比較嚴重，對于不形成松散性積灰的省煤器，不能采用。

三．空間緊湊，降低造價管組大為緊湊，減少尾部煙井高度。總體重量大為減輕，降低懸吊系統載荷。降低省煤器和整體鍋爐造價。

四．減少煙氣側阻力降低引風機運行和投資成本。

五．減少焊口，提高可靠性。
