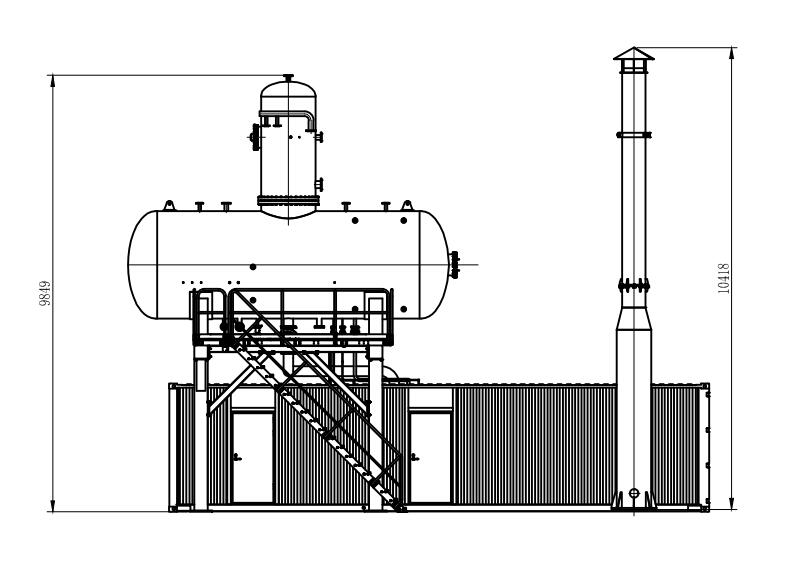

一、大氣式鍋爐除氧器安裝高度的確定原則：



  大氣式鍋爐除氧器安裝前，首先考慮安裝地的海拔（與當地大氣壓有關）對除氧器運行的影響，必須滿足余熱鍋爐給水泵的汽蝕余量，保證給水泵進口處水的壓力，這個壓力要大于給水的飽和壓力，防止給水泵汽化發生汽蝕，原則上安裝位置達到一定高度（指距離余熱鍋爐給水泵入水口中心線的鉛直距離），可以有效抵消因海拔過高（大氣壓力降低）等因素引起的水泵汽蝕余量降低的影響；同時也需要考慮鍋爐房結構及高度的客觀條件，避免不必要的浪費。





  二、確定除氧器安裝高度時需考慮的因素：

  1、除氧器安裝地區的大氣壓力（海拔高度）

  2、除氧器內的蒸汽壓力

  3、鍋爐給水泵的入水口流速

  4、鍋爐給水泵的允許汽蝕余量

  5、除氧器至鍋爐給水泵入口管道（彎頭）及附件（閥門、過濾器等）的沿程阻力損失

  6、鍋爐給水泵的安裝位置（與除氧器的相對位置）



  三、除氧器安裝高度的計算：

  除氧器安裝高度（距離余熱鍋爐給水泵入水口中心線的鉛直方向最低液位高度）可安下面公式計算：

  H=(Hb-H20)+Vb2/(2*g)+hL-hz+(10-hq)-10*P0

  H：      除氧器最低液位高度                m

  Hb：     給水泵入口水溫對應飽和水蒸氣壓力(水柱高度）    mm

  H20：    水溫20°C時對應飽和水蒸氣壓力(水柱高度）      mm

  Vb：     給水泵入口流速                   m/s

  g：     重力加速度                      m/s2

  hL：     除氧器至給水泵入口管道的阻力損失          kgf/m2

         hL=△Pm+△Pwt+△Pfm+△Pgl

  △Pm:    管道沿程摩擦阻力損失                 kgf/m2

  △Pwt:    彎頭局部阻力損失                   kgf/m2

  △Pfm:    閥門局部阻力損失                   kgf/m2

  △Pgl:    過濾器局部阻力損失                   kgf/m2



  hz：     水泵允許吸入真空度                  m

  hz=K*hy*+hf

  hy：      水泵允許汽蝕余量                  m

  K：      水泵允許汽蝕余量修正系數               m

  Hf：     水泵允許汽蝕富裕安全余量               m



  hq：    水泵安裝地區的大氣壓力                 m

  P0：    除氧器內蒸汽壓力                    kgf/cm2



  根據以上公式可以準確計算出除氧器的合理安裝高度，以便在設計安裝方案中據此確定除氧器在余熱鍋爐房的合理的安裝位置及布管方式。



  在鍋爐水處理系統中，除氧器是保證余熱鍋爐水中含氧量合格的重要部件，其主要作用是連續不斷地除去鍋爐給水中的溶解氧，避免水中溶解氧對鍋爐水循環系統的氧化腐蝕，其運行的可靠和穩定性對整個余熱鍋爐的水循環系統起著至關重要的作用，如果給水泵因汽蝕原因導致給水故障，將會嚴重影響鍋爐運行，甚至爆管，因此，除氧器的安裝必須正確合理，其安裝高度必須滿足避免給水泵汽蝕的發生。青島凱能環保科技股份有限公司將竭誠為您服務，為您的余熱鍋爐及除氧器的設計、安裝及安全運行提供有力技術保障和支持。
